產品概述

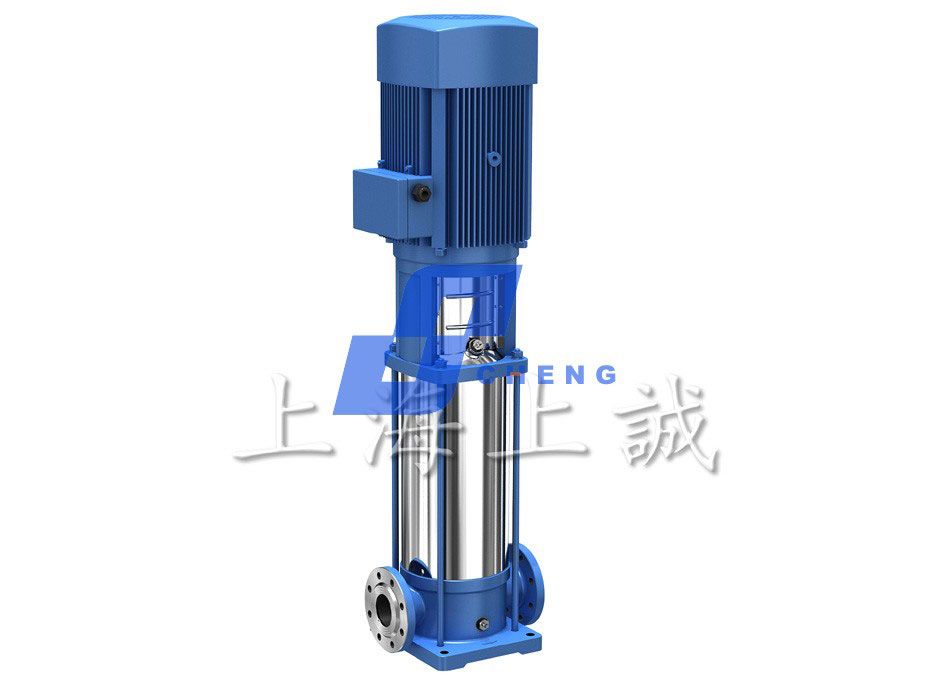

CDL型不銹鋼沖壓多級離心泵該系列是本廠集汽車工業的冷拉擠壓技術與凸焊接技術之工藝為一體的立體泵，采用丹麥先進制泵技術制造而成,該系列水力模型先進,高效節能.泵內部葉采用不銹鋼沖壓成形,流道光滑,避免產生二次污染.軸封采用耐磨機械密封,無泄漏.電機采用Y2鉛外殼,進口軸承,絕緣等級F級.其整體及其零件互換性強。
產品特點
全系列分為8種規格，。CDL立式多級不銹鋼離心泵是泵運轉平穩.低噪音,整機質量可靠,外形美觀,體積小,重量輕,運行安裝方便,是理想的綠色,環保,節能水泵. 流量2-80m3/h，出口壓力最大2.4Mpa，溫度-20℃~150℃
產品用途
適用于冷熱清潔,非易燃易爆,不含固體顆粒或纖維的液體，如醫藥,食品,飲料，鍋爐補水，環保水處理，生活水增壓，工業循環系統及加工系統等介質輸送。
|
型號
|
流量
|
揚程
(m) |
效率
(%) |
轉速
(r/min) |
功率
(KW) |
汽蝕余量
(NPSH)r |
高度
(mm) |
重量
(Kg) |
|
|
m3/h
|
L/S
|
||||||||
|
25CDL2-20
|
2
|
0.56
|
15
|
46
|
2900
|
0.37
|
1.8
|
486
|
20
|
|
25CDL2-30
|
2
|
0.56
|
22
|
46
|
2900
|
0.37
|
1.8
|
504
|
22.8
|
|
25CDL2-40
|
2
|
0.56
|
30
|
46
|
2900
|
0.55
|
1.8
|
522
|
23.6
|
|
25CDL2-50
|
2
|
0.56
|
37
|
46
|
2900
|
0.55
|
1.8
|
540
|
20
|
|
25CDL2-60
|
2
|
0.56
|
45
|
46
|
2900
|
0.75
|
1.8
|
558
|
20
|
|
25CDL2-70
|
2
|
0.56
|
52
|
46
|
2900
|
0.75
|
1.8
|
576
|
25
|
|
25CDL2-80
|
2
|
0.56
|
60
|
46
|
2900
|
1.1
|
1.8
|
594
|
25
|
|
25CDL2-90
|
2
|
0.56
|
67
|
46
|
2900
|
1.1
|
1.8
|
612
|
25
|
|
25CDL2-100
|
2
|
0.56
|
75
|
46
|
2900
|
1.1
|
1.8
|
630
|
30
|
|
25CDL2-110
|
2
|
0.56
|
82
|
46
|
2900
|
1.1
|
1.8
|
648
|
30
|
|
25CDL2-120
|
2
|
0.56
|
90
|
46
|
2900
|
1.5
|
1.8
|
721
|
30
|
|
25CDL2-130
|
2
|
0.56
|
97
|
46
|
2900
|
1.5
|
1.8
|
739
|
35
|
|
25CDL2-140
|
2
|
0.56
|
105
|
46
|
2900
|
1.5
|
1.8
|
757
|
35
|
|
25CDL2-150
|
2
|
0.56
|
112
|
46
|
2900
|
1.5
|
1.8
|
775
|
35
|
|
25CDL2-160
|
2
|
0.56
|
120
|
46
|
2900
|
1.5
|
1.8
|
793
|
35
|
|
25CDL2-170
|
2
|
0.56
|
127
|
46
|
2900
|
1.5
|
1.8
|
811
|
40
|
|
25CDL2-180
|
2
|
0.56
|
135
|
46
|
2900
|
2.2
|
1.8
|
829
|
40
|
|
25CDL2-190
|
2
|
0.56
|
142
|
46
|
2900
|
2.2
|
1.8
|
847
|
40
|
|
25CDL2-200
|
2
|
0.56
|
150
|
46
|
2900
|
2.2
|
1.8
|
865
|
40
|
|
25CDL2-210
|
2
|
0.56
|
157
|
46
|
2900
|
2.2
|
1.8
|
883
|
40
|
|
25CDL2-220
|
2
|
0.56
|
165
|
46
|
2900
|
2.2
|
1.8
|
901
|
45
|
|
25CDL2-230
|
2
|
0.56
|
172
|
46
|
2900
|
3
|
1.8
|
989
|
45
|
|
25CDL2-240
|
2
|
0.56
|
180
|
46
|
2900
|
3
|
1.8
|
1007
|
45
|
|
25CDL2-250
|
2
|
0.56
|
187
|
46
|
2900
|
3
|
1.8
|
1025
|
50
|
|
25CDL2-260
|
2
|
0.56
|
195
|
46
|
2900
|
3
|
1.8
|
1043
|
50
|
|
32CDL4-20
|
4
|
1.11
|
16
|
59
|
2900
|
0.37
|
1.8
|
501
|
20
|
|
32CDL4-30
|
4
|
1.11
|
24
|
59
|
2900
|
0.55
|
1.8
|
528
|
20
|
|
32CDL4-40
|
4
|
1.11
|
32
|
59
|
2900
|
0.75
|
1.8
|
555
|
20
|
|
32CDL4-50
|
4
|
1.11
|
40
|
59
|
2900
|
1.1
|
1.8
|
582
|
20
|
|
32CDL4-60
|
4
|
1.11
|
48
|
59
|
2900
|
1.1
|
1.8
|
609
|
20
|
|
32CDL4-70
|
4
|
1.11
|
56
|
59
|
2900
|
1.5
|
1.8
|
691
|
25 |
|
32CDL4-80
|
4
|
1.11
|
64
|
59
|
2900
|
1.5
|
1.8
|
718
|
25 |
|
32CDL4-90
|
4
|
1.11
|
72
|
59
|
2900
|
2.2
|
1.8
|
745
|
30
|
|
32CDL4-100
|
4
|
1.11
|
80
|
59
|
2900
|
2.2
|
1.8
|
772
|
30
|
|
32CDL4-110
|
4
|
1.11
|
88
|
59
|
2900
|
2.2
|
1.8
|
799
|
30
|
|
32CDL4-120
|
4
|
1.11
|
96
|
59
|
2900
|
2.2
|
1.8
|
826
|
30
|
|
32CDL4-130
|
4
|
1.11
|
104
|
59
|
2900
|
3
|
1.8
|
923
|
35
|
|
32CDL4-140
|
4
|
1.11
|
112
|
59
|
2900
|
3
|
1.8
|
950
|
35
|
|
32CDL4-150
|
4
|
1.11
|
120
|
59
|
2900
|
3
|
1.8
|
977
|
46.5
|
|
32CDL4-160
|
4
|
1.11
|
128
|
59
|
2900
|
3
|
1.8
|
1004
|
35
|
|
32CDL4-170
|
4
|
1.11
|
136
|
59
|
2900
|
4
|
1.8
|
1066
|
40
|
|
32CDL4-180
|
4
|
1.11
|
144
|
59
|
2900
|
4
|
1.8
|
1093
|
40
|
|
32CDL4-190
|
4
|
1.11
|
152
|
59
|
2900
|
4
|
1.8
|
1120
|
40
|
|
32CDL4-200
|
4
|
1.11
|
160
|
59
|
2900
|
4
|
1.8
|
1147
|
40
|
|
32CDL4-210
|
4
|
1.11
|
168
|
59
|
2900
|
4
|
1.8
|
1174
|
45
|
|
32CDL4-220
|
4
|
1.11
|
176
|
59
|
2900
|
4
|
1.8
|
1201
|
45
|
|
40CDL8-20
|
8
|
2.22
|
18
|
64
|
2900
|
0.75
|
2.3
|
595
|
25
|
|
40CDL8-30
|
8
|
2.22
|
27
|
64
|
2900
|
1.1
|
2.3
|
625
|
30
|
|
40CDL8-40
|
8
|
2.22
|
36
|
64
|
2900
|
1.5
|
2.3
|
710
|
30
|
|
40CDL8-50
|
8
|
2.22
|
45
|
64
|
2900
|
2.2
|
2.3
|
740
|
40
|
|
40CDL8-60
|
8
|
2.22
|
54
|
64
|
2900
|
2.2
|
2.3
|
770
|
40
|
|
40CDL8-70
|
8
|
2.22
|
63
|
64
|
2900
|
3
|
2.3
|
870
|
45
|
|
40CDL8-80
|
8
|
2.22
|
72
|
64
|
2900
|
3
|
2.3
|
900
|
45
|
|
40CDL8-90
|
8
|
2.22
|
81
|
64
|
2900
|
4
|
2.3
|
965
|
55
|
|
40CDL8-100
|
8
|
2.22
|
90
|
64
|
2900
|
4
|
2.3
|
995
|
55
|
|
40CDL8-110
|
8
|
2.22
|
99
|
64
|
2900
|
4
|
2.3
|
1025
|
55
|
|
40CDL8-120
|
8
|
2.22
|
108
|
64
|
2900
|
4
|
2.3
|
1055
|
55
|
|
40CDL8-130
|
8
|
2.22
|
117
|
64
|
2900
|
5.5
|
2.3
|
1125
|
80
|
|
40CDL8-140
|
8
|
2.22
|
126
|
64
|
2900
|
5.5
|
2.3
|
1155
|
80
|
|
40CDL8-150
|
8
|
2.22
|
135
|
64
|
2900
|
5.5
|
2.3
|
1185
|
80
|
|
40CDL8-160
|
8
|
2.22
|
144
|
64
|
2900
|
5.5
|
2.3
|
1215
|
80
|
|
40CDL8-170
|
8
|
2.22
|
153
|
64
|
2900
|
7.5
|
2.3
|
1245
|
86
|
|
40CDL8-180
|
8
|
2.22
|
162
|
64
|
2900
|
7.5
|
2.3
|
1275
|
90
|
|
40CDL8-190
|
8
|
2.22
|
171
|
64
|
2900
|
7.5
|
2.3
|
1305
|
90
|
|
40CDL8-200
|
8
|
2.22
|
180
|
64
|
2900
|
7.5
|
2.3
|
1335
|
95
|
|
50CDL16-20
|
16
|
4.44
|
22
|
71
|
2900
|
2.2
|
4.2
|
680
|
40
|
|
50CDL16-30
|
16
|
4.44
|
34
|
71
|
2900
|
3
|
4.2
|
795
|
50
|
|
50CDL16-40
|
16
|
4.44
|
46
|
71
|
2900
|
4
|
4.2
|
875
|
55
|
|
50CDL16-50
|
16
|
4.44
|
58
|
71
|
2900
|
5.5
|
4.2
|
960
|
70
|
|
50CDL16-60
|
16
|
4.44
|
70
|
71
|
2900
|
5.5
|
4.2
|
1005
|
75
|
|
50CDL16-70
|
16
|
4.44
|
82
|
71
|
2900
|
7.5
|
4.2
|
1050
|
80
|
|
50CDL16-80
|
16
|
4.44
|
94
|
71
|
2900
|
7.5
|
4.2
|
1095
|
80
|
|
50CDL16-90
|
16
|
4.44
|
106
|
71
|
2900
|
11
|
4.2
|
1290
|
140
|
|
50CDL16-100
|
16
|
4.44
|
118
|
71
|
2900
|
11
|
4.2
|
1335
|
140
|
|
50CDL16-110
|
16
|
4.44
|
130
|
71
|
2900
|
11
|
4.2
|
1380
|
145
|
|
50CDL16-120
|
16
|
4.44
|
142
|
71
|
2900
|
11
|
4.2
|
1425
|
145
|
|
50CDL16-130
|
16
|
4.44
|
154
|
71
|
2900
|
15
|
4.2
|
1470
|
165
|
|
50CDL16-140
|
16
|
4.44
|
166
|
71
|
2900
|
15
|
4.2
|
1515
|
165
|
溫馨提示：
請下載“CDL立式不銹鋼多級泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
水泵主要材料的耐腐蝕性能(供參考)
| 介質 | 濃度 (％) |
聚丙烯 | 濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 | 濃度 (％) |
不銹鋼 | 濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
