產品概述

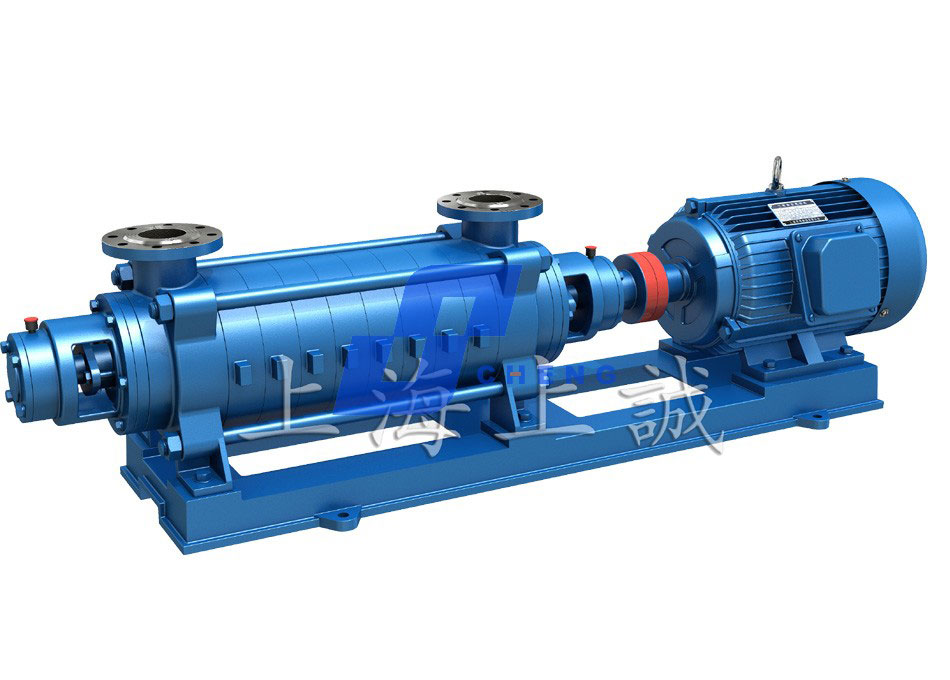

G型鍋爐給水泵，供輸送清水及物理化學性質類似于水的液體之用。
本型水泵揚程在46至576米時，流量為6至55米/小時，液體的最高溫度低于110適合于鍋糧給水，軾廠及城市給水之用。水泵配用Y型電動機。
目前所制造的G型泵有：11/2G-5，21/2G6及4G8等共4種。

結構說明
G型水泵為多級分段式，其吸入口位于進水段上，吐出口在出水段上均垂直向上，其揚程機根據使用而增減水泵級數。水泵裝配良好瑟否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之寧肯對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水段上均直向上，其揚程可根據使用而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之相對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修裝配時務必注意，若有偏差必須調整。

泵型號 Pump Size	流量Capacity Q		揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	功率Power千瓦
泵型號 Pump Size	立方米/小時(m3/hr)	升/秒(1/s)	揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	軸功率 Shaft Power	電機功率 Moter Power
G6-25×3	6.3	1.75	75	2950	45	2.0	2.86	5.5
G6-25×4			100				3.81	7.5
G6-25×5			125				4.77	7.5
G6-25×6			150				5.72	11
G6-25×7			175				6.67	11
G6-25×8			200				7.63	15
G6-25×9			225				8.58	15
G6-25×10			250				8.53	18.5
G6-25×11			275				10.5	18.5
G6-25×12			300				11.44	18.5
G12-25×3	12.5	3.47	75	2950	54	2.0	4.73	7.5
G12-25×4			100				6.30	11
G12-25×5			125				7.88	11
G12-25×6			150				9.46	15

泵型號 Pump Size	流量Capacity Q		揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	功率Power千瓦
泵型號 Pump Size	立方米/小時(m3/hr)	升/秒(1/s)	揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	軸功率 Shaft Power	電機功率 Moter Power
G12-25×7	12.5	3.47	175	2950	54	2.0	11.04	15
G12-25×8			200				12.61	18.5
G12-25×9			225				14.18	18.5
G12-25×10			250				15.76	22
G12-25×11			275				17.34	22
G12-25×12			300				18.9	30
G12-30×3	25	6.94	90	2950	62	2.2	9.88	15
G12-30×4			120				13.1	18.5
G12-30×5			150				16.47	22
G12-30×6			180				19.77	30
G12-30×7			210				23.1	30
G12-30×8			240				26.4	37
G12-30×9			270				29.65	37
G12-30×10			300				32.9	45
G46-30×3	43	11.9	90	2950	70	3.0	16.11	22
G46-30×4			120				21.48	30
G46-30×5			150				26.85	37
G46-30×6			180				32.21	37
G46-30×7			210				37.58	45
G46-30×8			240				42.95	55
G46-30×9			270				48.32	55
G46-30×10			300				53.69	75
G46-50×3	46	12.8	150	2950	63	2.8	29.83	37
G46-50×4			200				39.77	45
G46-50×5			250				49.71	55
G46-50×6			300				59.65	75
G46-50×7			350				69.6	75
G46-50×8			400				79.54	90
G46-50×9			450				89.48	110
G46-50×10			500				99.42	110
G46-50×11			550				109.36	132
G46-50×12			600				119.3	132
G85-45×2	85	23.6	90	2950	72	4.2	28.94	37
G85-45×3			135				43.4	55
G85-45×4			180				57.87	75
G85-45×5			225				72.34	90
G85-45×6			270				86.81	110
G85-45×7			315				101.3	132
G85-45×8			360				115.7	132
G85-45×9			405				130.2	160
G155-30×2	155	43	60	1480	75	3.9	33.77	55
G155-30×3			90				50.65	75
G155-30×4			120				67.54	90
G155-30×5			150				84.42	110
G155-30×6			180				101.3	132
G155-30×7			210				118.2	160
G155-30×8			240				135.1	180
G155-30×9			270				152	180
G155-30×10			300				168.8	225

泵型號 Pump Size	流量Capacity Q		揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	功率Power千瓦
泵型號 Pump Size	立方米/小時(m3/hr)	升/秒(1/s)	揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	軸功率 Shaft Power	電機功率 Moter Power
G155-67×3	155	43	201	2950	74	5.0	114.7	132
G155-67×4			268				152.9	185
G155-67×5			335				191.1	220
G155-67×6			402				229.3	275
G155-67×7			469				267.5	350
G155-67×8			536				305.7	350
G155-67×9			608				344	440
G280-43×2	280	77.8	86	1480	77	4.7	85.17	110
G280-43×3			129				127.7	150
G280-43×4			172				170.3	230
G280-43×5			215				212.9	300
G280-43×6			258				255.5	300
G280-43×7			301				298.1	350
G280-43×8			344				304.7	410
G280-43×9			387				383.2	430

離心泵故障排除

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
