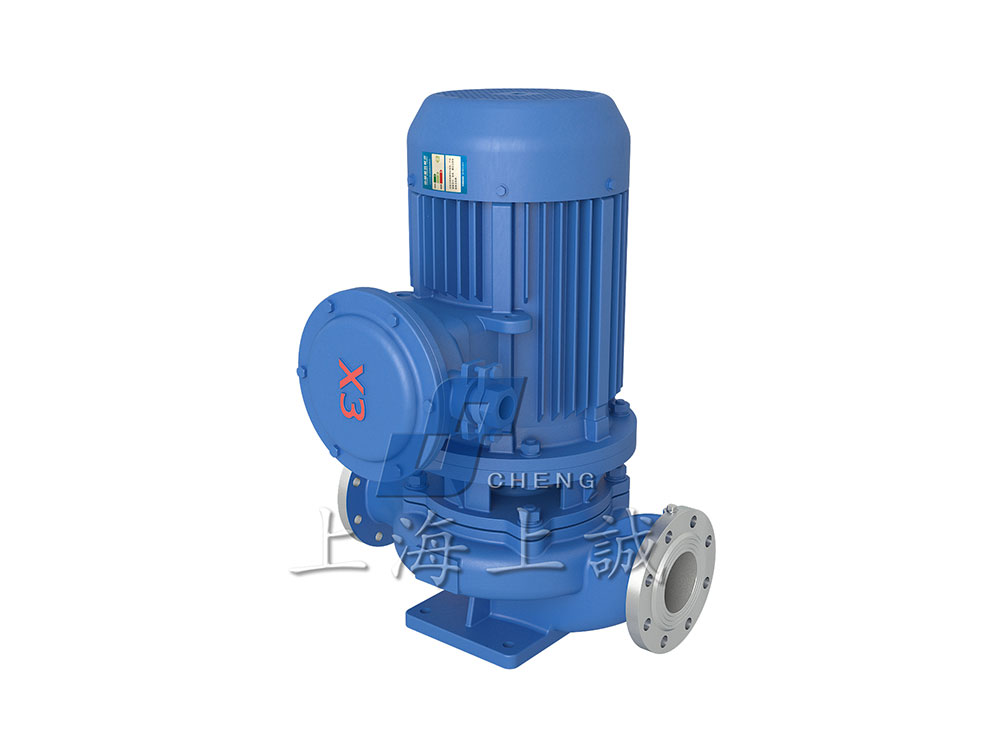

  • /photo/YG.jpgYG油泵

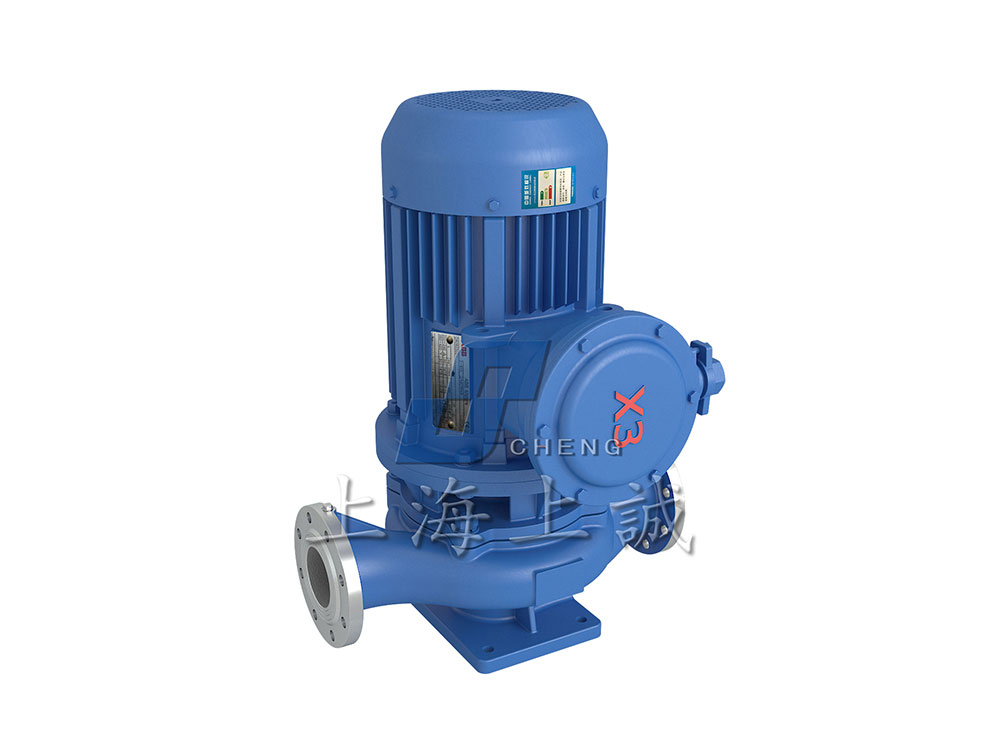

  • /photo/YG-2.jpgYG油泵2

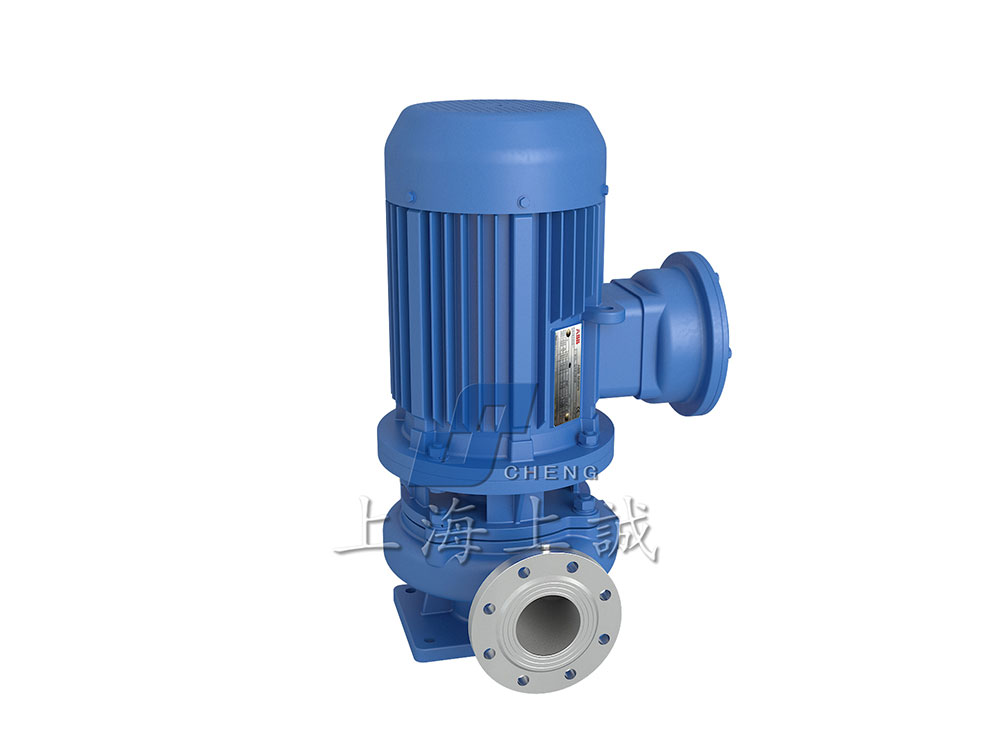

  • /photo/YG-3.jpgYG油泵3

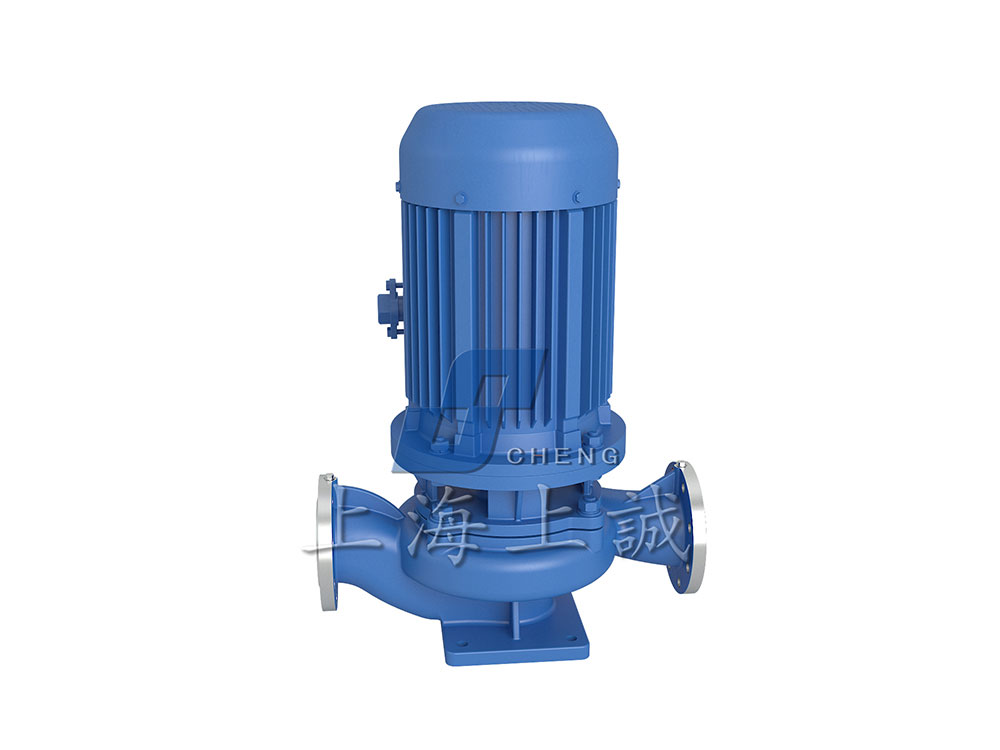

  • /photo/YG-4.jpgYG油泵4

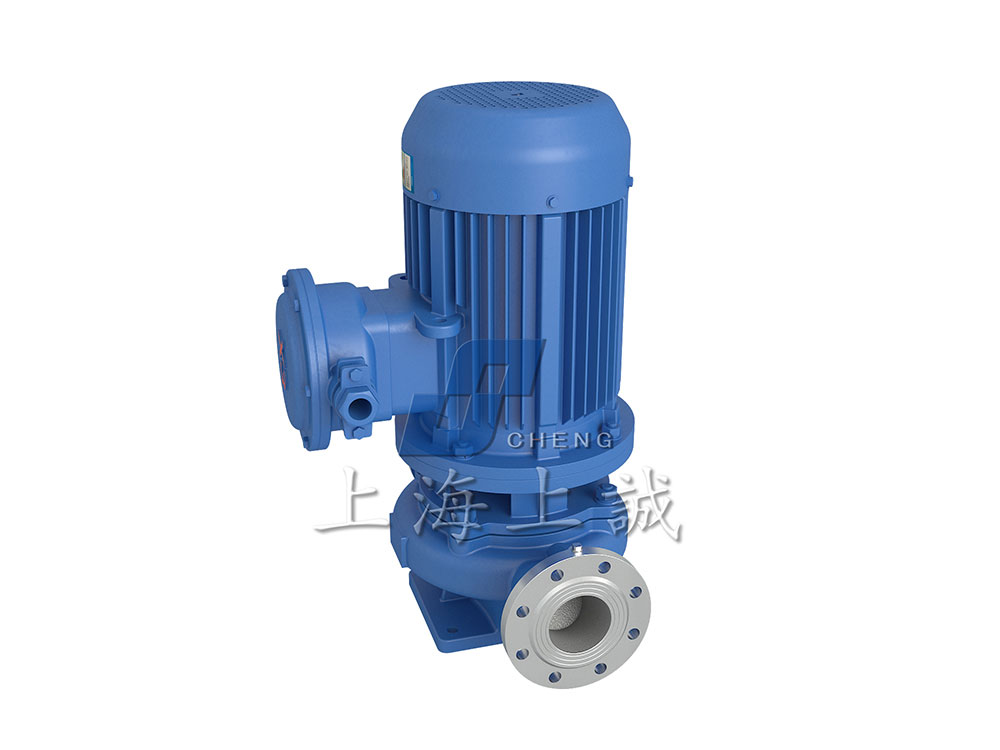

  • /photo/YG-5.jpgYG油泵5
點擊圖片可左右切換

技術參數

產品概述
YG系立式管道油泵根據使用場合介質和溫度不同，過流部分采用不銹鋼材質使該系列產品使用得到普及。

產品特點
泵為立式結構，進出口口徑相同，位于同一中心線上，占地面積小，安裝檢修方便，建筑投入低，如加上防護罩則可置于戶外使用系列流量范圍1.5～1200m3/h，揚程范圍5～125m

產品用途
YG型立式管道油泵輸送油、煤油、柴油，溶劑，食用油被輸送介質溫度為-20℃~120℃。廣泛應用與油庫，碼頭，船舶，化工，輕紡，環保等工礦企業

型號 流量 揚程 效率 轉速 電機功率 汔蝕余量 重量
m3/h L/s (m) (％) (r/min) (kw) (NPSH)r (kg)
15-80 1.1 0.3 8.5 26 2800 0.18 2.3 17
1.5 0.42 8 34
2 0.55 7 34
20-110 1.8 0.5 16 25 2800 0.37 2.3 25
2.5 0.69 15 34
3.3 0.91 13.5 35
20-160 1.8 0.5 33 19 2900 0.75 2.3 29
2.5 0.69 32 25
3.3 0.91 30 23
25-110 2.8 0.78 16 34 2900 0.55 2.3 26
4 1.11 15 42
5.2 1.44 13.5 41
25-125 2.8 0.78 20.6 28 2900 0.75 2.3 28
4 1.11 20 36
5.2 1.44 18 35
25-125A 2.5 0.69 17 35 2900 0.55 2.3 27
3.6 1 16
4.6 1.28 14.4
25-160 2.8 0.78 33 24 2900 1.5 2.3 39
4 1.11 32 32
5.2 1.44 30 33
25-160A 2.6 0.12 29 31 2900 1.1 2.3 34
3.7 1.03 28
4.9 1.36 26
32-100 4.5 12.5 12.5 44 2900 0.55 2 27
32-100(I) 4.4 1.22 13.2 48 2900 0.75 2 32
6.3 1.75 12.5 54
8.3 2.32 11.3 53
32-125 3.5 0.97 22 40 2900 0.75 2.3 28
5 1.39 20 44
6.5 1.8 18 42
32-125A 3.1 0.86 17.6 43 2900 0.55 2.3 28
4.5 1.25 16
5.8 1.61 14.4
32-160 6.5 5 32 44 2900 1.5 2.3 39
32-160A 4 1.1 25 34 2900 1.1 2 38
32-160(I) 4.4 1.22 33.2 34 2900 2.2 2 4.7
6.3 1.75 32 40
8.3 2.32 30.2 42
32-200 4.5 12.5 50 32 2900 3 2 55
32-200(I) 4.4 1.22 50.5 26 2900 4 2 43
6.3 1.75 50 33
8.3 2.32 48 35
32-200A 2.8 0.78 44.6 34 2900 2.2 2 74
4 1.11 44 40
5.2 1.44 42.7 42
40-100 4.4 1.22 13.2 48 2900 0.55 2.3 32
6.3 1.75 12.5 54
8.3 2.31 11.3 53
40-100A 3.9 1.08 10.6 52 2900 0.37 2.3 32
5.6 1.56 10
7.4 2.06 9
40-125 4.4 1.22 21 41 2900 1.1 2.3 34
6.3 1.75 20 46
8.3 2.31 18 43
40-125A 3.9 1.08 17.6 40 2900 0.75 2.3 33
5.6 1.56 16 45
7.4 2.06 14.4 41
40-160 4.4 1.22 33 35 2900 2.2 2.3 47
6.3 1.75 32 40
8.3 2.31 30 40
40-160A 4.1 1.14 29 34 2900 1.5 2.3 43
5.9 1.64 28 39
7.8 2.17 26.3 39
40-160B 3.8 1.06 25.5 34 2900 1.1 2.3 38
5.5 1.53 24 38
7.2 2 22.5 37
40-200 4.4 1.22 51 26 2900 4 2.3 74
6.3 1.75 50 33
8.3 2.31 48 32
40-200A 4.1 1.14 45 26 2900 3 2.3 62
5.9 1.64 44 31
7.8 2.17 42 30
40-200B 3.7 1.03 38 29 2900 2.2 2.3 52
5.3 1.47 36
7 1.94 34.5
40-250 4.4 1.22 82 24 2900 7.5 2.3 105
6.3 1.75 80 28
8.3 2.31 74 28
40-250A 4.1 1.14 72 24 2900 5.5 2.3 98
5.9 1.64 70 28
7.8 2.17 65 27
40-250B 3.8 1.06 61.5 23 2900 4 2.3 77
5.5 1.53 60 27
7 1.94 56 26
40-100(I) 8.8 2.44 13.2 55 2900 1.1 2.3 34
12.5 3.47 12.5 62
16.3 4.53 11.3 60
40-100(I)A 8 2.22 10.6 60 2900 0.75 2.3 32
11 3.05 10
14.5 4.03 9
40-125(I) 8.8 2.44 21.2 49 2900 1.5 2.3 38
12.5 3.47 20 58
16.3 4.53 17.8 57
40-125(I)A 8 2.22 17 57 2900 1.1 2.3 33
11 3.05 16
14.5 4.03 14
40-160(I) 8.8 2.44 33 45 2900 3 2.3 56
12.5 3.47 32 52
16.3 4.53 30 51
40-160(I)A 8.2 2.28 29 44 2900 2.2 2.3 47
11.7 3.25 28 51
15.2 4.22 26 50
40-160(I)B 7.3 2.38 23 50 2900 1.5 2.3 43
10.4 2.89 22
13.5 3.75 20.5
40-200(I) 8.8 2.44 51.2 38 2900 5.5 2.3 85
12.5 3.47 50 46
16.3 4.53 48 46
40-200(I)A 8.3 2.31 45 37 2900 4 2.3 75
11.7 3.25 44 45
15.3 4.25 42 45
40-200(I)B 7.5 2.08 37 44 2900 3 2.3 63
10.6 2.94 36
13.8 3.83 34
40-250(I) 8.8 2.44 81.2 31 2900 11 2.3 145
12.5 3.47 80 38
16.3 4.53 77.5 40
40-250(I)A 8.2 2.28 71 38 2900 7.5 2.3 95
11.6 3.22 70
15.2 4.22 68
40-250(I)B 7.6 2.11 61.4 37 2900 5.5 2.3 94
10.8 3 60
14 3.89 58
40-250(I)C 7.1 1.97 53.2 36 2900 5.5 2.3 88
10 2.78 52
13.1 3.64 50.4
50-100 8.8 2.44 13.6 55 2900 1.1 2.3 36
12.5 3.47 12.5 62
16.3 4.53 11.3 60
50-100A 8 2.22 11 60 2900 0.75 2.3 35
11 3.05 10
14.5 4.03 9
50-125 8.8 2.44 21.5 49 2900 1.5 2.3 43
12.5 3.47 20 58
16.3 4.53 17.8 57
50-125A 8 2.22 17 57 2900 1.1 2.3 38
11 3.05 16
14.5 4.03 14
50-160 8.8 2.44 33 45 2900 3 2.3 59
12.5 3.47 32 52
16.3 4.53 30 30
50-160A 8.2 2.28 29 44 2900 2.2 2.3 51
11.7 3.25 28 51
15.2 4.22 26 50
50-160B 7.3 2.38 23 50 2900 1.5 2.3 47
10.4 2.89 22
13.5 3.75 20.5
50-200 8.8 2.44 52 38 2900 5.5 2.3 101
12.5 3.47 50 46
16.3 4.53 48 46
50-200A 8.3 2.31 45.8 37 2900 4 2.3 80
11.7 3.25 44 45
15.3 4.25 42 45
50-200B 7.5 2.08 37 44 2900 3 2.3 68
10.6 2.94 36
13.8 3.83 34
50-250 8.8 2.44 82 29 2900 11 2.3 160
12.5 3.47 80 38
16.3 4.53 77.5 40
50-250A 8.2 2.28 71.5 38 2900 7.5 2.3 115
11.6 3.22 70
15.2 4.22 68
50-250B 7.6 2.11 61.4 37 2900 5.5 2.3 114
10.8 3 60
14 3.89 58
50-250C 7.1 1.97 53.2 36 2900 5.5 2.3 108
10 2.78 52
13.1 3.64 50.4
50-100(I) 17.5 4.86 13.7 67 2900 1.5 2.5 41
25 6.94 12.5 69
32.5 9.03 10.5 69
50-100(I)A 15.6 4.3 11 65 2900 1.1 2.5 36
22.3 6.19 10 67
29 8.1 8.4 68
50-125(I) 17.5 4.86 21.5 60 2900 3 2.5 56
25 6.94 20 68
32.5 9.03 18 67
50-125(I)A 15.6 4.33 17 58 2900 2.2 2.5 48
22.3 6.19 16 66
29 8.1 13.6 65
型 號 流量 揚程 效率 轉速 電機功率 汔蝕余量 重量
m3/h L/s (m) (％) (r/min) (kw) (NPSH)r (kg)
50-160(I) 17.5 4.68 34.4 54 2900 4 2.5 72
25 6.94 32 63
32.5 9.03 27.5 60
50-160(I)A 16.4 4.56 30 54 2900 3 2.5 71
23.4 6.5 28 62
30.4 8.44 24 59
50-160(I)B 15 4.17 26 58 2900 2.2 2.5 59
21.6 6 24
28 7.78 20.6
50-200(I) 17.5 4.86 52.7 49 2900 7.5 2.5 108
25 6.94 50 58
32.5 9.03 45.5 59
50-200(I)A 16.4 4.56 46.4 48 2900 5.5 2.5 107
23.5 6.53 44 57
30.5 8.47 40 58
50-200(I)B 15.2 4.22 40 55 2900 4 2.5 100
21.8 6.06 38
28.3 7.86 34.5
50-250(I) 17.5 4.86 82 39 2900 15 2.5 175
25 6.94 80 50
32.5 9.03 76.5 52
50-250(I)A 16.4 4.56 71.5 39 2900 11 2.5 165
23.4 6.5 70 50
30.5 8.47 67 52
50-250(I)B 15 4.17 61 38 2900 7.5 2.5 165
21.6 6 60 49
28 7.78 57.4 54
50-315(I) 17.5 4.86 128 30 2900 30 2.5 310
25 6.94 125 40
32.5 9.03 122 44
50-315(I)A 16.6 4.61 115 30 2900 22 2.5 245
23.7 6.58 113 40
31 8.6 110 44
50-315(I)B 15.7 4.36 103 39 2900 18.5 2.5 215
22.5 6.25 101
29.2 8 98
50-315(I)C 14.4 4 86 38 2900 15 2.5 195
20.6 5.72 85
26.8 7.44 83
65-100 17.5 4.86 13.7 67 2900 1.5 2.5 46
25 6.94 12.5 69
32.5 9.03 10.5 69
65-100A 15.6 4.3 11 65 2900 1.1 2.5 41
22.3 6.19 10 67
29 8.1 8.4 68
65-125 17.5 4.86 21.6 60 2900 3 2.5 58
25 6.94 20 68
32.5 9.03 18 67
65-125A 15.6 4.33 17 58 2900 2.2 2.5 49
22.3 6.19 16 66
29 8.1 14.4 65
65-160 17.5 4.86 34.4 54 2900 4 2.5 75
25 6.94 32 63
32.5 9.03 27.5 60
65-160A 16.4 4.56 30 54 2900 3 2.5 75
23.4 6.5 28 62
30.4 8.44 24 59
65-160B 15 4.17 26 58 2900 2.2 2.5 63
21.6 6 24
28 7.78 20.6
65-200 17.5 4.86 52.7 49 2900 7.5 2.5 107
25 6.94 50 58
32.5 9.03 45.5 59
65-200A 16.4 4.56 46.4 48 2900 5.5 2.5 107
23.5 6.53 44 57
30.5 8.47 40 58
65-200B 15.2 4.22 40 55 2900 4 2.5 100
21.8 6.06 38
28.3 7.86 34.5
65-250 17.5 4.86 82 39 2900 15 2.5 180
25 6.94 80 50
32.5 9.03 76.5 52
65-250A 16.4 4.56 71.5 39 2900 11 2.5 170
23.4 6.5 70 50
30.5 8.47 67 52
65-250B 15 4.17 61 38 2900 7.5 2.5 170
21.6 6 60 49
28 7.78 57.4 54
65-315 17.5 4.86 127 32 2900 30 2.5 320
25 6.94 125 40
32.5 9.03 122 44
65-315A 16.6 4.61 115 32 2900 22 2.5 255
23.7 6.58 113 40
31 8.6 110 44
65-315B 15.7 4.36 103 39 2900 18.5 2.5 225
22.5 6.25 101
29.2 8 98
65-315C 14.4 4 86 38 2900 15 2.5 205
20.6 5.72 85
26.8 7.44 83
65-100(I) 35 9.72 13.8 67 2900 3 3 63
50 13.9 12.5 73
65 18.1 10 70
65-100(I)A 31.3 8.7 11 66 2900 2.2 3 53
44.7 12.4 10 72
58 16.1 8 69
65-125(I) 35 9.72 22 67 2900 5.5 3 99
50 13.9 20 72.5
65 18.1 17 70
65-125(I)A 31.3 8.7 17.5 66 2900 4 3 78
45 12.5 16 71
58 16.1 13.6 69
65-160(I) 35 9.72 35 63 2900 7.5 3 103
50 13.9 32 71
65 18.1 28 70
65-160(I)A 32.7 9.1 30.6 62 2900 5.5 3 103
46.7 13 28 70
61 16.9 24 69
65-160(I)B 30.3 8.4 26 69 2900 4 3 97
43.3 12 24
56.3 15.6 21
65-200(I) 35 9.72 53.5 55 2900 15 3 176
50 13.9 50 67
65 18.1 46 68
65-200(I)A 32.8 9.1 47 54 2900 11 3 166
47 13.1 44 66
61 16.9 40 67
65-200(I)B 30.5 8.5 40.6 65 2900 7.5 3 114
43.5 12.1 38
56.6 15.7 33.4
65-250(I) 35 9.72 83 52 2900 22 3 235
50 13.9 80 59
65 18.1 72 60
65-250(I)A 32.5 9 73 52 2900 18.5 3 205
46.7 13 70 59
61 16.9 63 60
65-250(I)B 30 8.3 62 58 2900 15 3 180
43.3 12 60
56 15.6 54
65-315(I) 35 9.72 128 44 2900 37 3 350
50 13.9 125 54
65 18.1 121 57
65-315(I)A 32.5 9 112.6 43 2900 30 3 335
46.5 12.9 110 54
60.5 16.8 106.4 57
65-315(I)B 31 8.6 102.5 53 2900 30 3 335
44.5 12.4 100
58 16.1 98
65-315(I)C 29 8.1 87 51 2900 22 3 270
41 11.4 85
53.6 14.9 83
80-100 35 9.72 13.8 67 2900 3 3 63
50 13.9 12.5 73
65 18.1 10 70
80-100A 31.3 8.7 11 66 2900 2.2 3 54
44.7 12.5 10 72
58 16.1 8 69
80-125 35 9.72 22 67 2900 5.5 3 99
50 13.9 20 72.5
65 18.1 17 70
80-125A 31.3 8.7 17.5 66 2900 4 3 79

資料下載

溫馨提示：
請下載“YG油泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

油泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質 濃度
(％) 		聚丙烯 濃度
(％) 		A B C
25°C 50°C 20°C 60°C
硫酸 60 √ <30 √ Χ
硝酸 25 √ 20 √ Ο
鹽酸 <36 √ <38 √ √
氫氟酸 35 √ 40 √ Χ
醋酸 <80 √ <20 √ Ο
氫氧化鈉 100 √ √ √
重鉻酸鉀 25 √ √ √
臭水 Χ Ο Χ
乙醇 √ <50 √ √
丙酮 √ 10 Ο
四氯乙烷 Ο Ο Χ
氟利昂22 √ Ο Ο
漂白液 CL13% √ CL12.5% Ο Ο
電鍍液 √ Ο Χ
照相液 √ √ √


介質 濃度
(％) 		不銹鋼 濃度
(％) 		陶瓷
25°C 50°C 25°C 50°C
硫酸 <5 √ Χ △ △
硝酸 70 △ √ △ △
鹽酸 Χ △ △
氫氟酸 Χ 0～100 Χ
醋酸 <20 √ √ △ △
氫氧化鈉 70 √ √ Ο Χ
重鉻酸鉀 40～60 △ △ 10～20 △ △
臭水 Ο △ △
乙醇 △ √ △ △
丙酮 △ △ △
四氯乙烷 50 △ △ △ △
氟利昂22 △ △ △
漂白液 CL12% Χ △ △
電鍍液 △ △
照相液 △ △ △

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能 單位 按照
密度 g/cm3 1.75-1.79
比度 cm3/g 0.56-0.75
熔點范圍 0c 155-170
折光率 n25D 1.42
成型收縮率 % 2-3
拉伸強發(屈服) Mpa 28-41
拉伸強發(斷裂) Mpa 31-52
伸長率(斷裂) % 100-400
沖擊強度(無缺口) KJ/m 107-214
壓縮強度 Mpa 55-69
硬度(邵氏D) 70-80
耐磨 mg/1000r 7.0-9.0
極限氧指數(l0 I) % 44
燃燒速率 V-D
電阻率 u194 1.0x10 15
介電常用數 10 31 CYCles 9.7


聚偏氟乙烯(PVDF)耐化學介質性能

化學介質 濃度
(％) 		最高使用溫度℃ 化學介質 濃度
(％) 		最高使用溫度℃ 化學介質 濃度
(％) 		最高使用溫度℃
鹽酸 36 135 氫氧化氫 <10 85 乙醇 135
硫酸 <60 120 氫氧化氫 50 50 乙醚 50
硫酸 80-93 95 碳氧化銨 110 甲醛 37 50
硫酸 90 65 碳氧化鈣 135 丙酮 10%水溶液 50
硝酸 <50 50 碳酸納 水溶液 135 肼 水溶液 95
磷酸 <85 135 碳酸氫鈉 水溶液 120 苯 75
磷酸 85 110 氨水 110 苯胺 50
醋酸 10 110 鹽水 135 甲苯 85
醋酸 80 80 磷酸氫鈉 水溶液 120 苯酚 50
醋酸 100 50 磷酸鈣 水溶液 135 氯苯 135
三氯醋酸 <10 95 氧化鈣 水溶液 135 萘 95
三氯醋酸 50 50 氧化鉀 水溶液 135 氯甲烷 135
草酸 50 氧化銨 水溶液 135 三氯甲烷 50
苯磺酸 水溶液 50 三氧化鐵 水溶液 135 四氯化碳 135
氫氟酸 40-100 95 硫酸亞鐵 水溶液 135 氯乙烷 135
氫氟酸 40 120 硫酸銨 水溶液 135 1.2三氯乙烷 135
氫溴酸 50 130 硫酸銨 水溶液 135 1.1.2三氯乙烷 65
過氧酸 10 95 硝酸鈉 水溶液 135 四氯乙烷 120
過氧酸 70 50 磷酸銨 水溶液 135 氯乙烯 95
次氯酸納 6-15 95 尿素 水溶液 120 三氯乙烯 135
氯酸鉀 100 二氧化碳 80 二氯乙烯 110
鉻酸 <40 80 二氧化氯 75 天然氣 135
鉻酸 50 50 二氧化氯 65 燃料油 135
高猛酸鉀 120 氯 元素 95 石蠟油 120
過氧化氫 <30 95 溴 元素 65
過氧化鈉 95 碘 元素 65


氟塑料的而腐蝕性能表(僅供參考)

介質 濃度% 溫度25℃ 溫度200℃ 介質 濃度% 溫度，200 ℃
硫酸 0-100 √ √ 甲酸 √ √ √
發煙硫酸 √ √ 醋酸（乙酸） 0-冰 √ √ √
硝酸 0-100 √ √ 醋酸 √ √ √
發煙硫酸 √ √ 丙酸 √ √
鹽酸 √ √ 丙烯酸 √
磷酸 √ √ 丙烯酸酐 √ √ √（沸點）
氫氟酸 √ √ 甲基丙烯酸 √ √ √（沸點）
氫溴酸 √ √ 丁酸 √ √ √
氫碘酸 √ √ 辛酸 √ √ √
氫氰酸 √ √ 月桂酸 √ √ √
亞硝酸 √ √ 軟脂酸 √ √ √
亞硝酸 √ √ 硬脂酸 √ √ √
氯酸 √ √ 油酸 √ √ √
次氯酸 √ √ 亞油酸 √ √ √
高氯酸 √ √ 松香酸 √ √ √
四磷酸 √ √ 脂肪酸 √ √
碳酸 √ √ 氯醋酸 √ √ √
鉻酸 √ √ 乳酸 √ √ √
硅酸 √ √ 草酸（乙二酸） √ √ √
硼酸 √ √ 富馬酸 √ √ √
砷酸 √ √ 檸檬酸 √ √ √
硒酸 √ √ 煙酸 √ √ √
氟硅酸 √ √
氟硼酸 √ √
氯磺酸 √ √
王水 √ √
混酸 √ √


介質 濃度% 溫度，200 ℃
氫氧化鈉 √
氫氧化鉀 √
氫氧化銨 √
氫氧化鎂 √
氫氧化鈣 √
氫氧化鋁 √
氫氧化鋇 √
氫氧化鐵 √
氫氧化亞鐵 √
鎳鹽 √
硫酸鎳 √
硝酸鎳 √
氯化鎳 √
鋅鹽 √
硫酸鋅 √
硝酸鋅 √
氯化鋅 √
Copyright © 2022 上海上誠泵閥制造有限公司. All Rights Reserved.
滬ICP備11032336號
wx

網址: m.scpv.cn

×
手機官網在線客服
