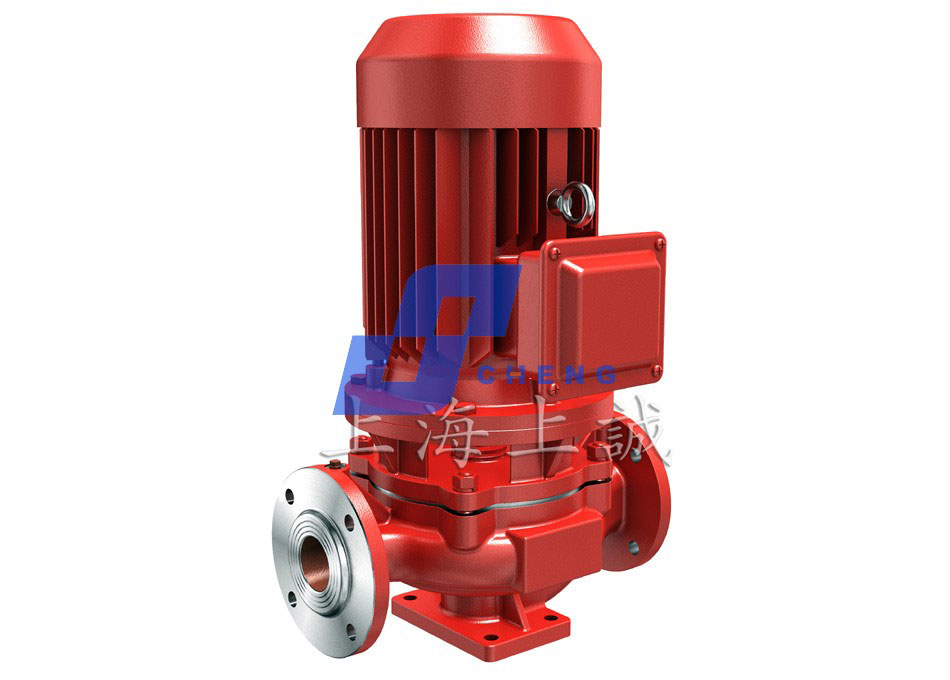

XBD-L型立式單級單吸消防泵

  • /photo/XBD-L.jpgXBD-L型立式單級單吸消防泵
點擊圖片可左右切換

技術參數

產品概述

XBD-L型立式單級單吸消防泵組，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統管道增壓送水，也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。

本司生產的XBD-L型消防泵組其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可證書。

本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

產品特點

1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、運行平穩，噪音低，組件同心度高。
3、采用先進水力模型，效率高，性能出色。
4、軸封采用優質機械密封，具有耐磨損，無泄漏，使用壽命長等特點。
5、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。

技術參數

流量：5-100L/S；
壓力：0.10-1.25Mpa；
功率：1.1-250KW；
轉速：980-2900r/min；
口徑：φ50-φ300；
溫度范圍：≤80℃。

性能參數

型號 流量Q
(L/s)		 出口壓力
(MPa)		 轉速n
(r/min)		 功率P
(Kw)		 效率η
(%)
XBD3.0/5-50(65) 5 0.30 2900 4 63
XBD3.2/5-50(65) 0.32
XBD3.4/5-50(65) 0.34
XBD4.6/5-50(65) 5 0.46 2900 7.5 58
XBD4.8/5-50(65) 0.48
XBD5.0/5-50(65) 0.50
XBD7.6/5-50(65) 5 0.76 2900 15 50
XBD7.8/5-50(65) 0.78
XBD8.0/5-50(65) 0.80
XBD11/5-50(65) 5 1.10 2900 30 40
XBD12/5-50(65) 1.20
XBD12.5/5-50(65) 1.25
XBD3.0/10-65(80) 10 0.30 2900 7.5 71
XBD3.2/10-65(80) 0.32
XBD3.4/10-65(80) 0.34
XBD4.6/10-65(80) 10 0.46 2900 15 67
XBD4.8/10-65(80) 0.48
XBD5.0/10-65(80) 0.50
XBD7.6/10-65(80) 10 0.76 2900 22 59
XBD7.8/10-65(80) 0.78
XBD8.0/10-65(80) 0.80
XBD11/10-65(80) 10 1.10 2900 37 54
XBD12/10-65(80) 1.20
XBD12.5/10-65(80) 1.25
XBD3.0/25-80(100) 25 0.30 2900 15 76
XBD3.2/25-80(100) 0.32
XBD3.4/25-80(100) 0.34
XBD4.6/25-80(100) 25 0.46 2900 22 74
XBD4.8/25-80(100) 0.48
XBD5.0/25-80(100) 0.50
XBD7.6/25-80(100) 25 0.76 2900 37 69
XBD7.8/25-80(100) 0.78
XBD8.0/25-80(100) 0.80
XBD11/25-80(100) 25 1.10 2900 75 69
XBD12/25-80(100) 1.20
XBD12.5/25-80(100) 1.25
XBD13/25-80(100) 25 1.30 2900 90 57
XBD14/25-80(100) 1.40
XBD15/25-80(100) 1.50
XBD3.0/45-100(125) 45 0.30 2900 22 73
XBD3.2/45-100(125) 0.32
XBD3.4/45-100(125) 0.34
XBD4.6/45-100(125) 45 0.46 2900 37 77
XBD4.8/45-100(125) 0.48
XBD5.0/45-100(125) 0.50
XBD7.6/45-100(125) 45 0.76 2900 55 80
XBD7.8/45-100(125) 0.78
XBD8.0/45-100(125) 0.80
XBD11/45-100(125) 45 1.10 2900 90 70
XBD12/45-100(125) 1.20
XBD12.5/45-100(125) 1.25
XBD2.8/55-150(200) 55 0.28 1450 30 78
XBD3.0/55-150(200) 0.30
XBD3.2/55-150(200) 0.32
XBD4.6/55-150(200) 55 0.46 1450 45 75
XBD4.8/55-150(200) 0.48
XBD5.0/55-150(200) 0.50
XBD7.6/55-150 55 0.76 2900 75 76
XBD7.8/55-150 0.78
XBD8.0/55-150 0.80
XBD11/55-150 55 1.10 2900 110 73
XBD12/55-150 1.20
XBD12.5/55-150 1.25
XBD13/55-150 45 1.30 2900 110 80
XBD14/55-150 1.40
XBD15/55-150 1.50
XBD4.6/100-200 100 0.46 1450 75 81
XBD4.8/100-200 0.48
XBD5.0/100-200 0.50
XBD3.0/150-250 150 0.30 1450 75 80
XBD3.2/150-250 0.32
XBD3.4/150-250 0.34
XBD4.6/140-250 140 0.46 1450 90 72
XBD4.8/140-250 0.48
XBD5.0/140-250 0.50
XBD2.4/200-300 200 0.24 970 75 81
XBD2.6/200-300 0.26
XBD2.8/200-300 0.28
XBD2.8/200-300(350) 200 0.28 1450 90 84
XBD3.0/200-300(350) 0.30
XBD3.2/200-300(350) 0.32
XBD4.0/200-300 200 0.40 970 132 84
XBD4.2/200-300 0.42
XBD4.4/200-300 0.44
XBD4.6/160-300 160 0.46 1450 110 78
XBD4.8/160-300 0.48
XBD5.0/160-300 0.50
XBD4.6/200-350 200 0.46 1450 160 83
XBD4.8/200-350 0.48
XBD5.0/200-350 0.50
XBD2.8/300-400 300 0.28 1450 132 76
XBD3.0/300-400 0.30
XBD3.2/300-400 0.32
XBD2.8/330-500 330 0.28 1450 160 78
XBD3.0/330-500 0.30
XBD3.2/330-500 0.32

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質 濃度
(％) 		聚丙烯 濃度
(％) 		A B C
25°C 50°C 20°C 60°C
硫酸 60 √ <30 √ Χ
硝酸 25 √ 20 √ Ο
鹽酸 <36 √ <38 √ √
氫氟酸 35 √ 40 √ Χ
醋酸 <80 √ <20 √ Ο
氫氧化鈉 100 √ √ √
重鉻酸鉀 25 √ √ √
臭水 Χ Ο Χ
乙醇 √ <50 √ √
丙酮 √ 10 Ο
四氯乙烷 Ο Ο Χ
氟利昂22 √ Ο Ο
漂白液 CL13% √ CL12.5% Ο Ο
電鍍液 √ Ο Χ
照相液 √ √ √



介質 濃度
(％) 		不銹鋼 濃度
(％) 		陶瓷
25°C 50°C 25°C 50°C
硫酸 <5 √ Χ △ △
硝酸 70 △ √ △ △
鹽酸 Χ △ △
氫氟酸 Χ 0～100 Χ
醋酸 <20 √ √ △ △
氫氧化鈉 70 √ √ Ο Χ
重鉻酸鉀 40～60 △ △ 10～20 △ △
臭水 Ο △ △
乙醇 △ √ △ △
丙酮 △ △ △
四氯乙烷 50 △ △ △ △
氟利昂22 △ △ △
漂白液 CL12% Χ △ △
電鍍液 △ △
照相液 △ △ △

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能 單位 按照
密度 g/cm3 1.75-1.79
比度 cm3/g 0.56-0.75
熔點范圍 0c 155-170
折光率 n25D 1.42
成型收縮率 % 2-3
拉伸強發(屈服) Mpa 28-41
拉伸強發(斷裂) Mpa 31-52
伸長率(斷裂) % 100-400
沖擊強度(無缺口) KJ/m 107-214
壓縮強度 Mpa 55-69
硬度(邵氏D) 70-80
耐磨 mg/1000r 7.0-9.0
極限氧指數(l0 I) % 44
燃燒速率 V-D
電阻率 u194 1.0x10 15
介電常用數 10 31 CYCles 9.7



聚偏氟乙烯(PVDF)耐化學介質性能

化學介質 濃度
(％) 		最高使用溫度℃ 化學介質 濃度
(％) 		最高使用溫度℃ 化學介質 濃度
(％) 		最高使用溫度℃
鹽酸 36 135 氫氧化氫 <10 85 乙醇 135
硫酸 <60 120 氫氧化氫 50 50 乙醚 50
硫酸 80-93 95 碳氧化銨 110 甲醛 37 50
硫酸 90 65 碳氧化鈣 135 丙酮 10%水溶液 50
硝酸 <50 50 碳酸納 水溶液 135 肼 水溶液 95
磷酸 <85 135 碳酸氫鈉 水溶液 120 苯 75
磷酸 85 110 氨水 110 苯胺 50
醋酸 10 110 鹽水 135 甲苯 85
醋酸 80 80 磷酸氫鈉 水溶液 120 苯酚 50
醋酸 100 50 磷酸鈣 水溶液 135 氯苯 135
三氯醋酸 <10 95 氧化鈣 水溶液 135 萘 95
三氯醋酸 50 50 氧化鉀 水溶液 135 氯甲烷 135
草酸 50 氧化銨 水溶液 135 三氯甲烷 50
苯磺酸 水溶液 50 三氧化鐵 水溶液 135 四氯化碳 135
氫氟酸 40-100 95 硫酸亞鐵 水溶液 135 氯乙烷 135
氫氟酸 40 120 硫酸銨 水溶液 135 1.2三氯乙烷 135
氫溴酸 50 130 硫酸銨 水溶液 135 1.1.2三氯乙烷 65
過氧酸 10 95 硝酸鈉 水溶液 135 四氯乙烷 120
過氧酸 70 50 磷酸銨 水溶液 135 氯乙烯 95
次氯酸納 6-15 95 尿素 水溶液 120 三氯乙烯 135
氯酸鉀 100 二氧化碳 80 二氯乙烯 110
鉻酸 <40 80 二氧化氯 75 天然氣 135
鉻酸 50 50 二氧化氯 65 燃料油 135
高猛酸鉀 120 氯 元素 95 石蠟油 120
過氧化氫 <30 95 溴 元素 65
過氧化鈉 95 碘 元素 65



氟塑料的而腐蝕性能表(僅供參考)

介質 濃度% 溫度25℃ 溫度200℃ 介質 濃度% 溫度，200 ℃
硫酸 0-100 √ √ 甲酸 √ √ √
發煙硫酸 √ √ 醋酸（乙酸） 0-冰 √ √ √
硝酸 0-100 √ √ 醋酸 √ √ √
發煙硫酸 √ √ 丙酸 √ √
鹽酸 √ √ 丙烯酸 √
磷酸 √ √ 丙烯酸酐 √ √ √（沸點）
氫氟酸 √ √ 甲基丙烯酸 √ √ √（沸點）
氫溴酸 √ √ 丁酸 √ √ √
氫碘酸 √ √ 辛酸 √ √ √
氫氰酸 √ √ 月桂酸 √ √ √
亞硝酸 √ √ 軟脂酸 √ √ √
亞硝酸 √ √ 硬脂酸 √ √ √
氯酸 √ √ 油酸 √ √ √
次氯酸 √ √ 亞油酸 √ √ √
高氯酸 √ √ 松香酸 √ √ √
四磷酸 √ √ 脂肪酸 √ √
碳酸 √ √ 氯醋酸 √ √ √
鉻酸 √ √ 乳酸 √ √ √
硅酸 √ √ 草酸（乙二酸） √ √ √
硼酸 √ √ 富馬酸 √ √ √
砷酸 √ √ 檸檬酸 √ √ √
硒酸 √ √ 煙酸 √ √ √
氟硅酸 √ √
氟硼酸 √ √
氯磺酸 √ √
王水 √ √
混酸 √ √



介質 濃度% 溫度，200 ℃
氫氧化鈉 √
氫氧化鉀 √
氫氧化銨 √
氫氧化鎂 √
氫氧化鈣 √
氫氧化鋁 √
氫氧化鋇 √
氫氧化鐵 √
氫氧化亞鐵 √
鎳鹽 √
硫酸鎳 √
硝酸鎳 √
氯化鎳 √
鋅鹽 √
硫酸鋅 √
硝酸鋅 √
氯化鋅 √
