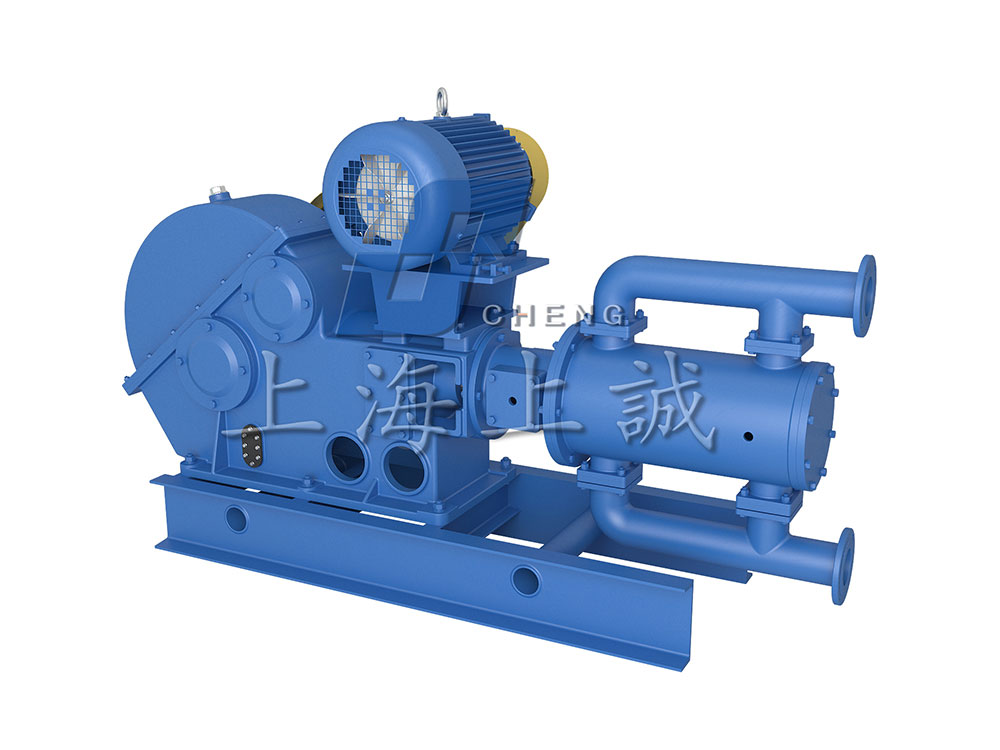

電動往復泵分為兩大系列：
第一系列：WBl、WB2往復系列。主要用于遠距離輸送水，碼頭輸送油品，泵輸送原油、甲醇。油罐車、油庫裝卸、熱水回收及循環用丁-制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。術系列最高輸送介質溫度為l50℃。

第二系列：WBR高溫往復系列，是本公司專為煉油、造紙、油氈、石化、塑料等行業設計生產的一種耐高溫泵，目前是全國唯一生產單位。該泵結構緊湊，設計合理，參照國外產品并消化吸收，是一種很有使用前途的輸送設備。該泵對于一些用戶仍在使的蒸氣往復泵，是一種節能，環保代替用品。適用于溫度l 00℃～400℃之間的熱水、熱油漿、導熱油或其它物理、化學性能類似于油水的高溫介質。經過多年的運行，針對輸送高溫度塑料，本公司在原來的基礎上，對該泵的關鍵部位作了重大改進(如泵長軸、泵體、單向球閥)。98年推出新一代高溫往復泵，該泵的使用壽命更長，維修更方便。

性能特點

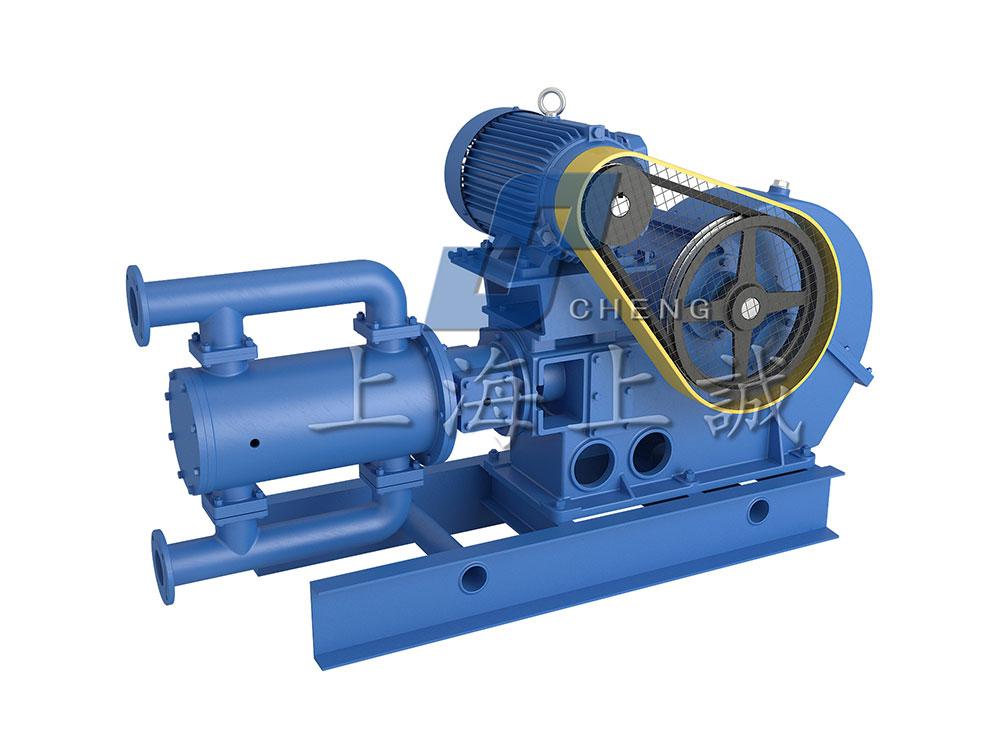

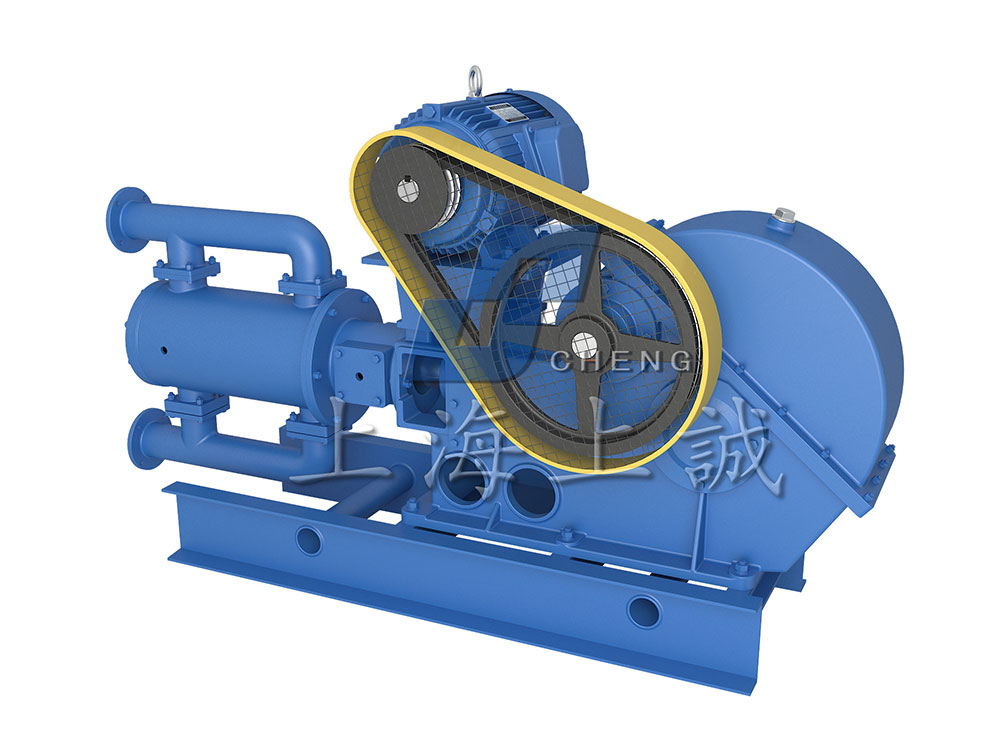

WB l、WB2系列往復泵的減速箱采崩皮帶齒輪_級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用水公司特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。本泵高壓犁采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、封閉可靠。根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。

WBR系列高溫往復泵機體部份由齒輪箱、電機、飛輪十字頭等構成，齒輪箱采用飛濺方式潤滑。泵體由鑄鋼組成雙層夾套結構，夾套內可通蒸氣，以進行保溫(如重油類)，泵閥結構采用球閥方式，密封可靠、動作靈敏。泵頭和箱體之間有冷卻套隔開，冷卻套用白來水循環方式，可有效地阻止泵頭熱量向箱體部擴散。本泵密封填料采用國內最先進的石墨纖維高溫填料，其它零部件均采用耐熱鋼及時有效處理，保證了該泵的使用壽命。

性能規格
WB1

型號	流量 m3/h	壓力 Kg/cm2	活塞直徑 mm	活塞行程 mm	功率 Kw/r	往復次數 z/min	吸入口尺寸 (flange)	出口尺寸 (flange)	重量 kg
WB1-0.75/16	0.75	16	36	100	2.2/1450	130	1"	1"	370
WB1-0.75/25	0.75	25	36	100	3/1450	130	1"	1"	370
WB1-0.75/40	0.75	40	36	100	4/1450	130	1"	1"	370
WB1-6/5	6	5	100	100	4/1450	65	1?"	1?"	370
WB1-6/10	6	10	100	100	5.5/1450	65	1?"	1?"	370
WB1-10/7	10	7	160	100	7.5/1450	45	2?"	2?"	400
WB1-13/3	13	3	160	100	5.5/1450	65	2?"	2?"	400
WB1-13/6	13	6	160	100	7.5/1450	65	2?"	2?"	420

WB2

型號	流量 m3/h	壓力 Kg/cm2	活塞直徑 mm	活塞行程 mm	功率 Kw/r	往復次數 z/min	吸入口尺寸 (flange)	出口尺寸 (flange)	重量 kg
WB2-1/120	1	120	36	120	7.5/1450	145	1"	1"	700
WB2-2/60	2	60	50	120	7.5/1450	145	1"	1"	720
WB2-10/15	10	15	160	120	7.5/1450	37	2?"	2?"	740
WB2-10/25	10	25	160	120	11/1450	37	2?"	2?"	760
WB2-20/5	20	5	160	120	7.5/1450	73	2?"	2?"	760
WB2-20/10	20	10	160	120	11/1450	73	2?"	2?"	760
WB2-30/3	30	3	210	120	7.5/1450	73	4"	4"	790
WB2-30/6	30	6	210	120	11/1450	73	4"	4"	790

WBR

型號	流量 m3/h	壓力 Kg/cm2	活塞直徑 mm	活塞行程Pmm	功率 Kw/r	往復次數 z/min	泵口徑		重量 kg
型號	流量 m3/h	壓力 Kg/cm2	活塞直徑 mm	活塞行程Pmm	功率 Kw/r	往復次數 z/min	進口	出口	重量 kg
WBR-5/7	5	7	100	100	3/1450	65	1?"	1?"	370
WBR-3/10	3	10	100	100	3/1450	42	1?"	1?"	370
WBR20/7	20	7	160	120	7.5/1450	73	1?"	1?"	730
WBR-15/12	15	12	160	120	7.5/1450	50	2?"	2?"	730
WBR30/15	30	15	210	150	30/1450	47	2?"	2?"	900
WBR-25/20	25	20	210	150	30/1450	40	4"	4"	930
WBR40/10	40	10	250	150	30/1450	47	4"	4"	960

主要安裝尺寸

型號Model	L1	L2	底孔Foot hole	L	D	H	H1	H2
WB1-0.75/16	360	590	4-Φ20	965	650	810	120	475
WB1-0.75/25	360	590	4-Φ20	965	650	810	120	475
WB1-0.75/40	360	590	4-Φ20	965	650	810	120	475
WB1-10/7	360	400	6-Φ20	965	650	810	120	475
WB1-13/3	360	400	6-Φ20	965	650	810	120	475
WB1-13/6	360	400	6-Φ20	965	650	810	120	475
WB1-6/5	360	400	6-Φ20	965	650	810	120	475
WB1-6/10	360	400	6-Φ20	965	650	810	120	475
WB2-10/15	420	400	6-Φ22	1120	700	940	130	740
WB2-10/25	420	400	6-Φ22	1120	700	940	130	740
WB2-20/5	420	400	6-Φ22	1120	700	940	130	740
WB2-20/10	420	400	6-Φ22	1120	700	940	130	740
WB2-1/120	420	400	6-Φ22	1120	700	940	130	740
WB2-2/60	420	400	6-Φ22	1120	700	940	130	740
WB2-30/6	420	400	6-Φ22	1120	700	940	130	740
WBR-5/7	360	400	6-Φ20	980	650	810	120	650
WBR-3/10	360	400	6-Φ20	980	650	810	120	650
WBR20/7	420	400	6-Φ22	1510	700	940	130	850
WBR-15/12	420	400	6-Φ22	1510	700	940	130	850
WBR30/15	560	490	8-Φ24	2150	720	1100	180	980
WBR-25/20	560	490	8-Φ24	2150	720	1100	180	980
WBR40/10	560	490	8-Φ24	2150	720	1100	140	1020

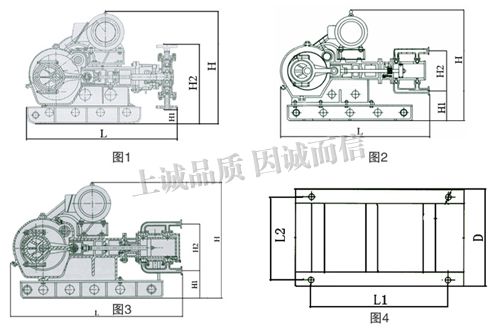

產品結構圖 WB1-0.75/16, WB1-0.75/25, WB2-1/120, WB2-2/60 的結構圖見圖1。
WB其他系列的結構圖見圖2。
WBR的結構圖見圖3。
底架結構見圖4

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
