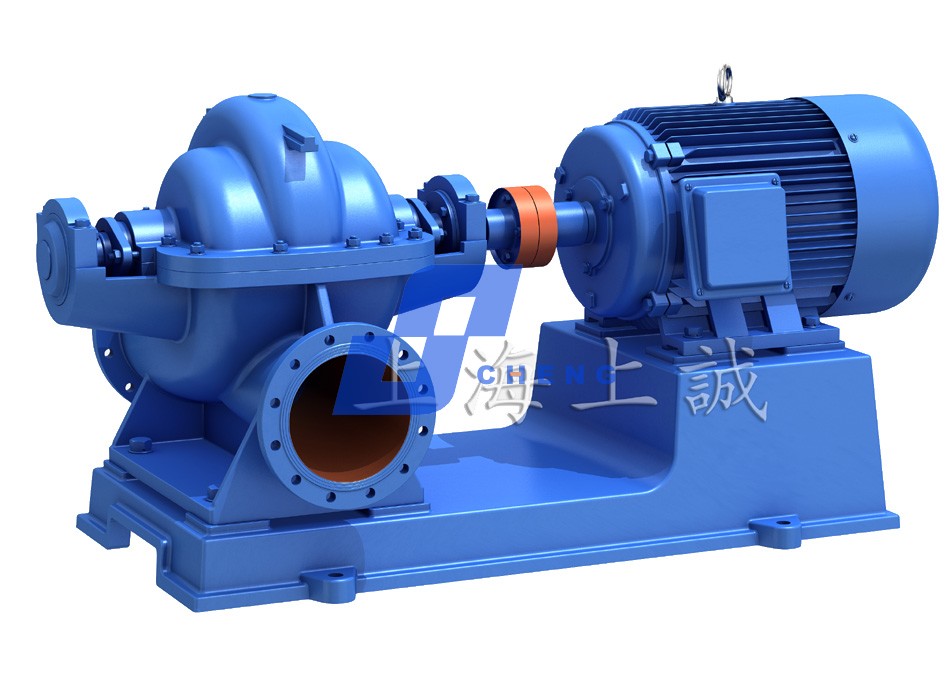

上海上誠雙吸中開泵

S型單級雙吸離心泵又稱為臥式雙吸中開泵、雙吸中開泵、中開泵等，供輸送清水或物理化學性質類似于水的其他液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體，該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。
中開泵結構說明
中開泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，中開泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。
中開泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。
經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓水室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

S型中開泵供輸送清水或物理化學性質類似于水的液體（液體最高溫度不超過80℃）。適合工廠、礦山、誠市、電站的給排水，農田排灌溉和各種水利工程。

中開泵型號意義
200S95A

200:泵進口直徑為200MM

S：臥式單級雙吸離心泵

95：設計點揚程為95M

A：葉輪外徑切割代號，I表示葉輪外徑增大

中開泵性能范圍
流量Q：80-18000m3/h

揚程H:12-125m

泵允許最大進口壓力6*/Pa

中開泵結構特點
S型中開泵吸入口和吐出口均在泵軸中心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水、排出管路及電動機（或其他原動機）。從驅動端向泵的方向看，水泵均為順時針方向旋轉，根據需要也可生產為逆時針方向旋轉，訂貨時應特殊提出。

雙吸中開泵
雙吸中開泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。

葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。葉輪的軸向力利用其葉片的對稱布置達到平衡，殘余軸向力則由軸端的軸承承受。

泵軸由兩個單列向心球軸承或四個向心推力球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油或稀油潤滑。

雙吸中開泵通過彈性柱銷聯軸器由電動機直接驅動。

軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣進入泵內，在填料這之間裝有填料環，雙吸中開泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽或外部的水封管部件流入填料腔，起水封作用。
